Cara Setting VOIP di Packet Tracer

Assalamualaikum wr.wb

Okee pada kesempatan ini saya akan menerangkan bagaimana cara mensetting Voip di packet tracer😉

Langkah langkah :

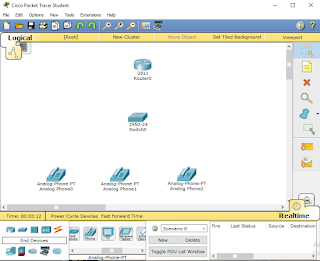

1. Masuk ke apk Cisco Packet Tracer

Pilih Router 2811 cukup pakai 1 saja
Pilih Switch 2950-24  cukup pakai 1 saja .

Pilih Iphone , saya akan menggunakan Iphone 3 saja .


5. Lalu pilih kabel straight-trough . pasangkan kabel ke router , switch , dan iphone.

7. Masuk physical setting iphone :
  ✓ Pertama pasang kabel power adapter.

  ✓ Lalu setting switch masuk CLI

     - Switch > en (enter)

      - Switch# config terminal (enter)

       - Switch(config)# int range fa 0/1-24 (enter)

   -Switch(config - if - range) #Switch voice                vlan1 (enter)

          -Switch(config - if - range) # exit (enter)

8. Setting Router masuk CLI
   ∆ Continue with cinfiguration dialog ? ( Yes/No) kita pilih no lalu enter
    ∆ Router > en (enter)

    ∆ Router# Config terminal (enter)
    ∆ Router(config) # IP dhcp pool voice (enter)
    ∆ Router (dhcp config)# network 192.168.1.0 255.255.255.0 (enter)
     ∆ Router (dhcp config) # default-router 192.168.1.1(enter)
     ∆ Router (dhcp config) #exit (enter)
     ∆ Router (config)# IP dhcp excluded-addres 192.168.1.1(enter)
     ∆ Router (config)#int fastethernet 0/0 (enter)
      ∆ Router (config-if)# IP add 192.168.1.1 255.255.255.0 (enter)

       ∆ Router (config-if)# no sh (enter)

        ∆ Router (config-if)# exit (enter)

        ∆ Router (config-if)# telepony-service (enter)

=> Router (config-telephony)#Max-ephones 3(enter)

=> Router (config-telephony)# Max-dn 3 (enter)

=> Router (config-telephony) # IP source-addres 182.268.1.1 port 2000 (enter)

=> Router (config-telephony)# auto assign 4 to 6 (enter )

=> Router (config-telephony)#auto assign 1 to 3 (enter )

=> Router (config-telephony)# ephone-dn 1(enter)

=>Router (config-ephone-dn)#number 111(enter)

=>Router (config-ephone-dn)#phone-dn 2 (enter)

=>Router (config-ephone-dn)#number 222 (enter)

=>Router (config-ephone-dn)#phone-dn 3 (enter)

=>Router (config-ephone-dn)#number 333(enter)
 Untuk mencoba telepon sudah koneksi atau belum antar satu sama lain

:) Lalu close untuk menyeselaikan settingan tersebut

    Terimakasih semoga bermanfaat☺️
